Trabajo de subida de nota módulo MSI - Iván Ruiz Zorrilla

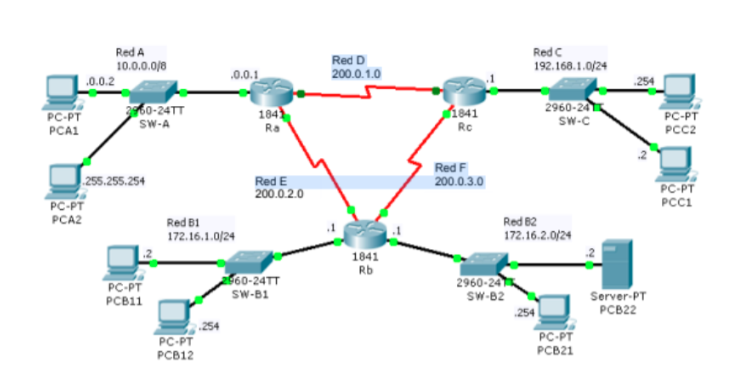

Estructura de red a realizar:

Esquema con direcciones IP e interfaces para la posterior realización de la estructura:

Notas:

• Crear direccionamientos para cada interfaz.

• Usando eth15 como interfaz para las redes LAN.

• Creación de rutas estáticas desde R1 hacia R3.

• R2 es el que conoce las rutas de ambos lados y redirige las peticiones de R1 hacia R3 y viceversa.

Creando direcciones y rutas en R1 (6A:8B:26:DC:91:4D)

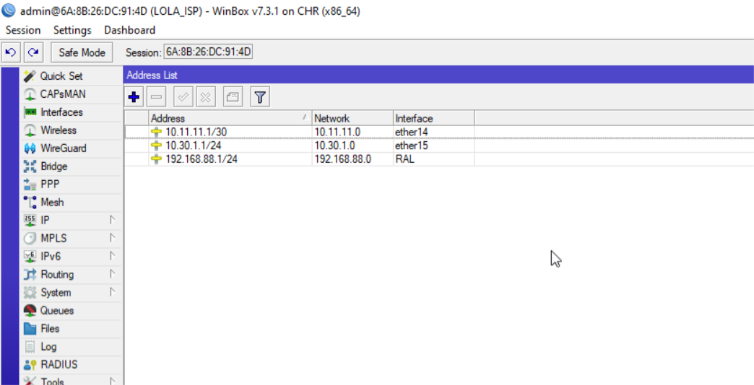

Address List:

Creadas las direcciones de las interfaces de R1 y RAL 1

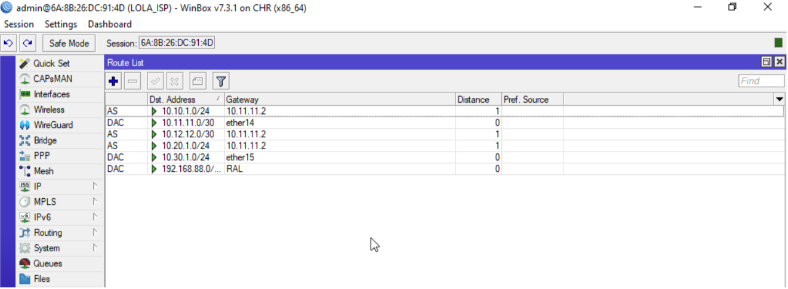

Route List:

Se crean las rutas para poder acceder a R2 y R3 y para poder acceder a la RAL 1 desde otra red. Tal y como lo he organizado la RAL 1 está en la interfaz ether15.

Creando direcciones y rutas en R2 (A6:88:F8:DF:AC:20)

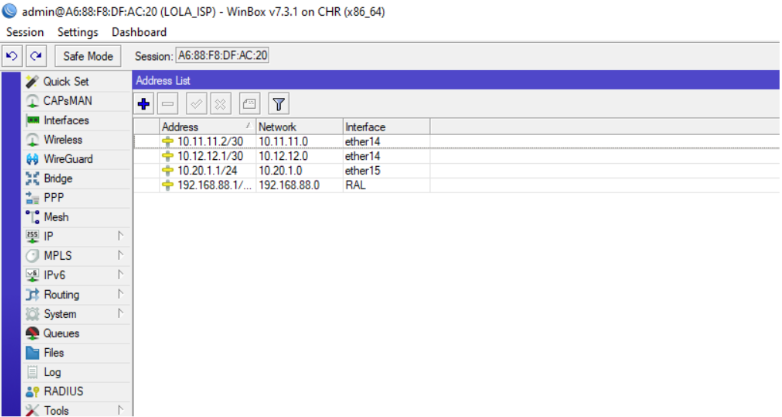

Address List:

Creando las direcciones IP para la interfaz que conecta con la RAL 2, R1 y R3.

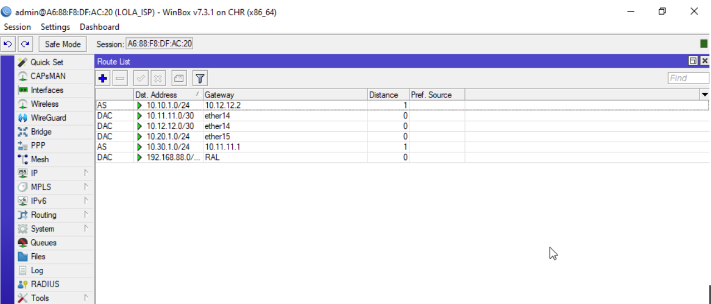

Route List:

Creadas las rutas para poder conectar R1 con R3. R2 es el router más importante y el que hace que las conexiones de una punta a otra funcionen, También hay que poner las rutas de RAL 1, RAL 2 y RAL 3.

Las rutas de RAL 1 y RAL 3 crean poniendo de gateway la correspondiente interfaz visible más cercana a R2 y después crear las rutas desde el siguiente router que redireccione a esta red.

Ejemplo: Para acceder a RAL 3 desde R2 hay que poner como gateway 10.12.12.2/30 que es la interfaz de R3.

Creando direcciones y rutas en R3 (FA:E2:0A:C6:56:87)

Address List:

Creadas las direcciones de las interfaces de R3 y RAL 3

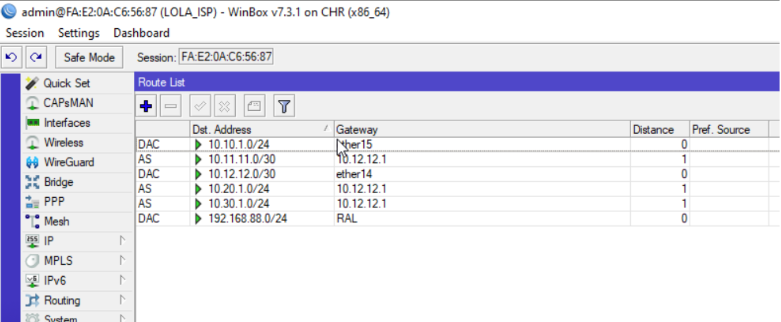

Route List:

Se crean las rutas para poder acceder a R1 y R2 y para poder acceder a la RAL 3 desde otra red.

Tal y como lo he organizado la RAL 3 está en la interfaz ether15.

Comprobaciones:

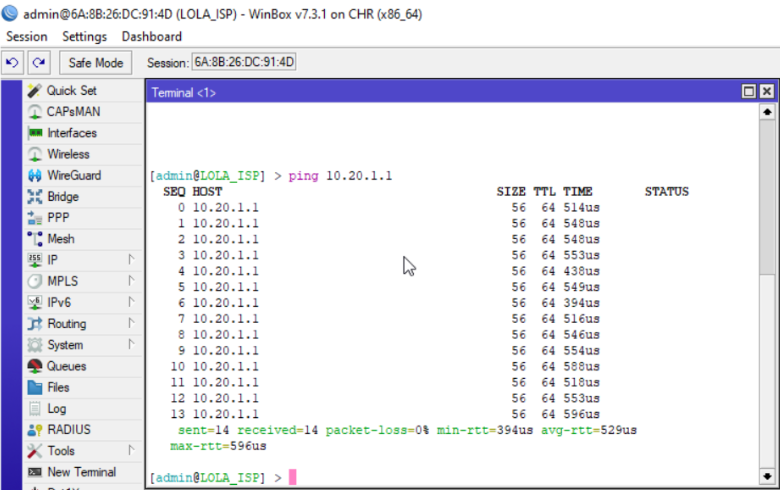

R1 - 6A:8B:26:DC:91:4D

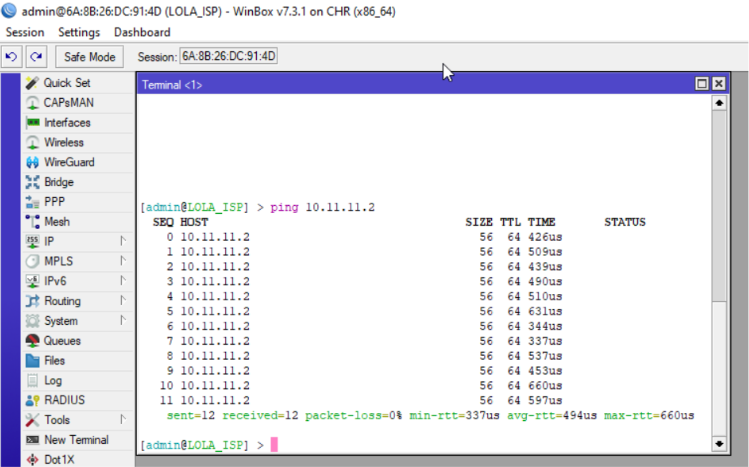

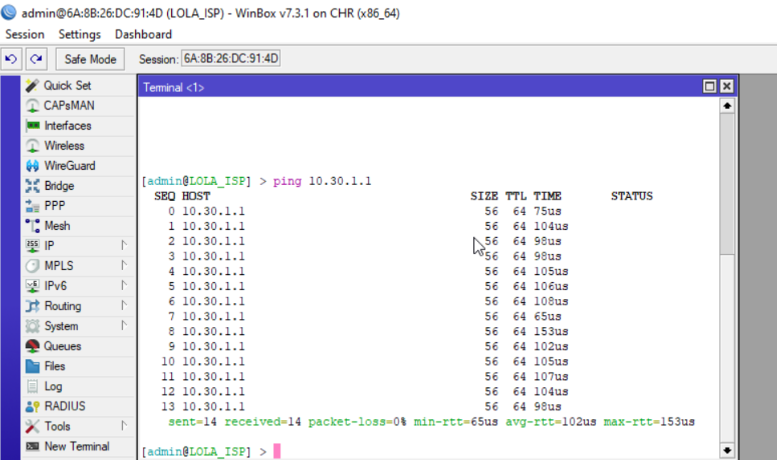

R1 —> R2

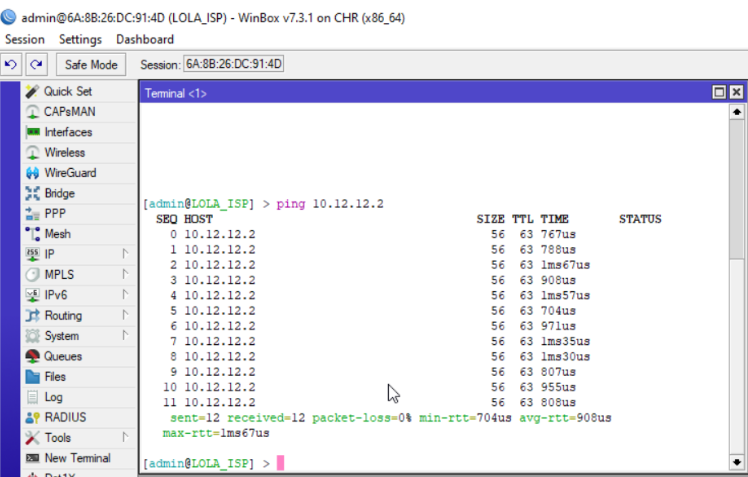

R1 —> R3

R1 —> RAL 1

R1 —> RAL 2

R1 —> RAL 3

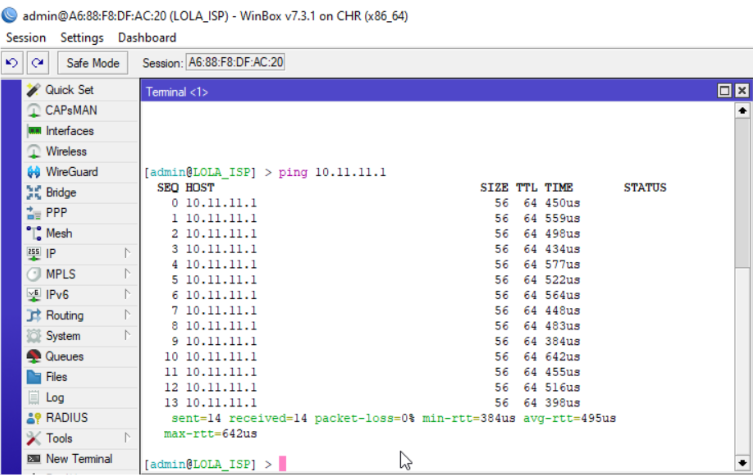

R2 - A6:88:F8:DF:AC:20

R2 —> R1

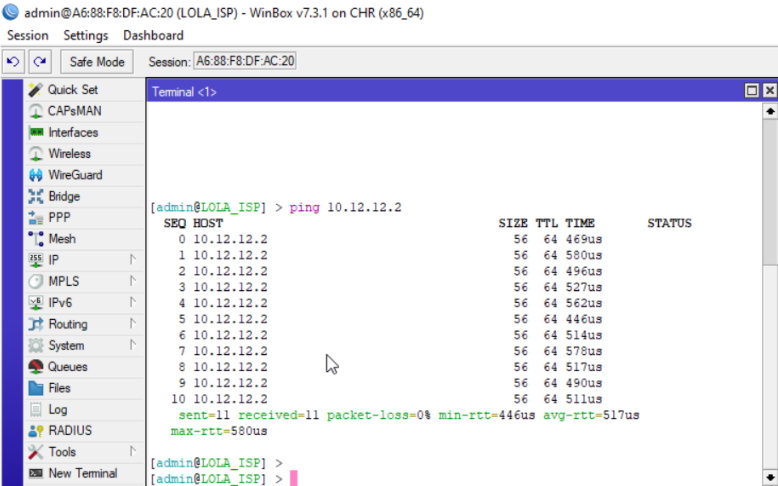

R2 —> R3

R2 —> RAL 1

R2 —> RAL 2

R2 —> RAL 3

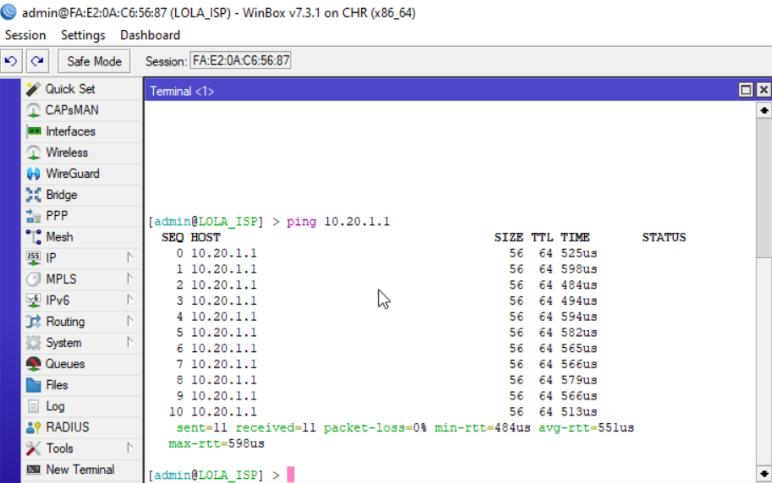

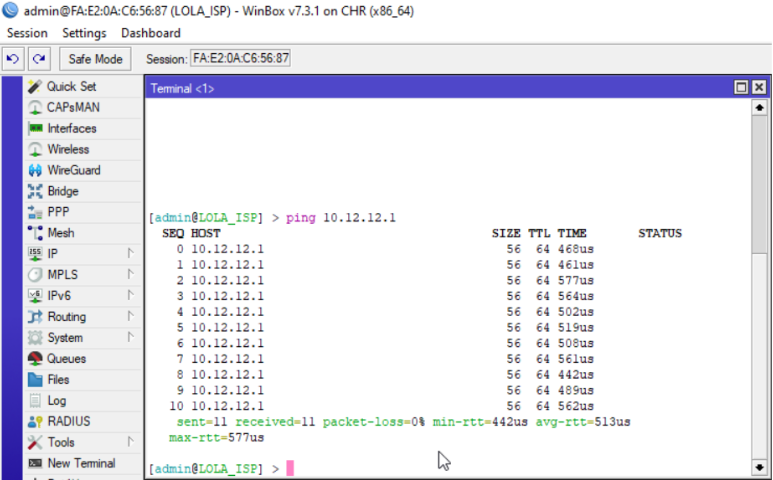

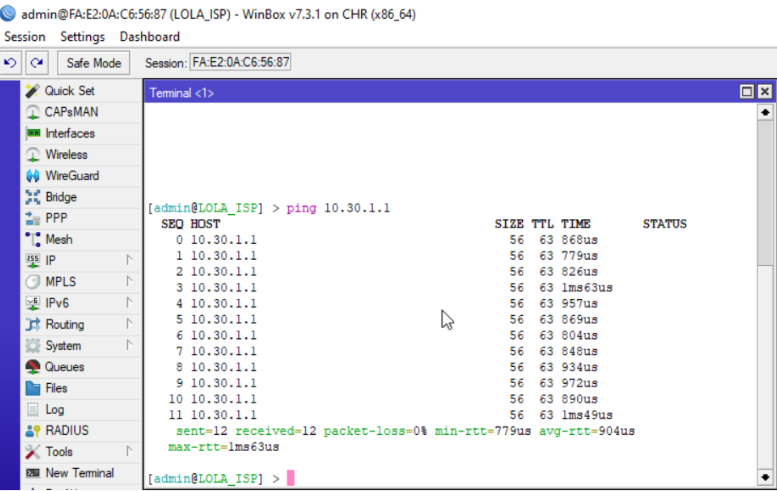

R3 - FA:E2:0A:C6:56:87

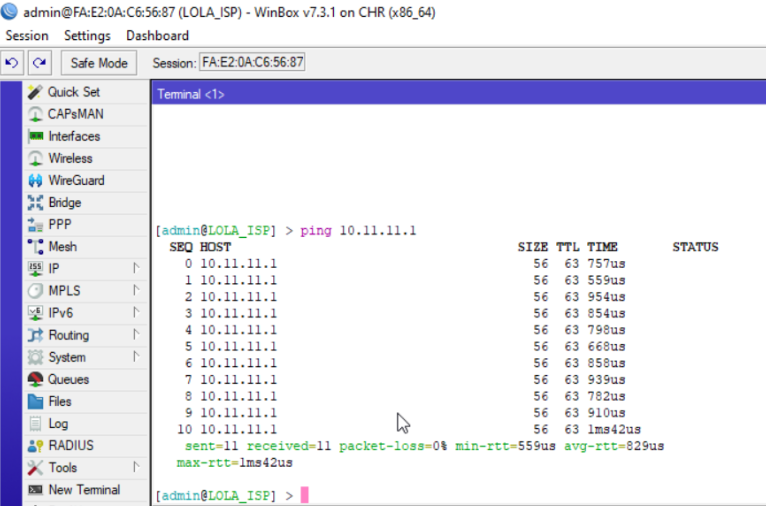

R3 —> R1

R3 —> R2

R3 —> RAL 1

R3 —> RAL 2

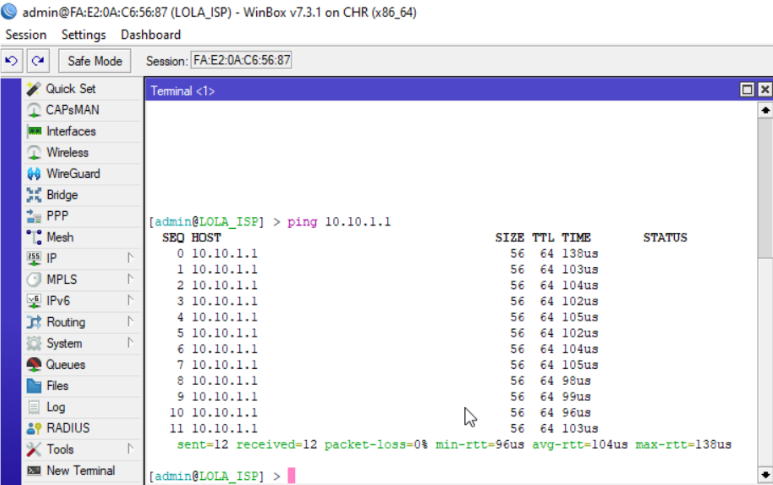

R3 —> RAL 3
